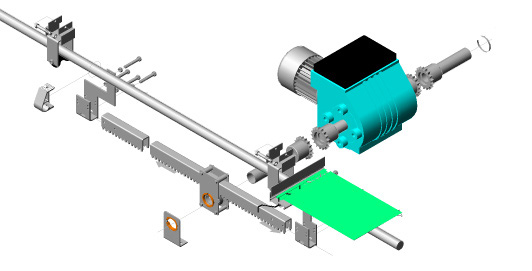

A型齿轮齿条驱动系统(挂幕式)
遮阳网采用折叠型遮阳网,依靠专用的挂钩挂在托幕线上,遮阳网悬挂在托幕线下实现展开和收拢,故称作挂幕式

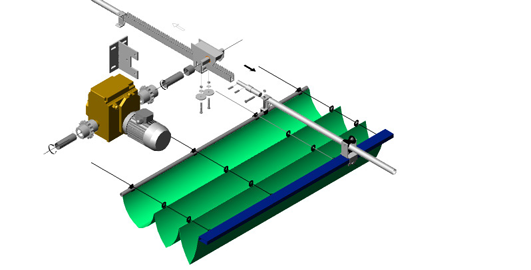

A型齿轮齿条驱动系统(托幕式)
减速电机通过驱动轴带动A型齿轮转动,齿轮带动齿条做直线往复运动,由于齿条与推拉杆连成一体,推拉杆又与驱动边型材连接,遮阳网的一端固定在驱动边型材上,因而带动遮阳网实现展开和收拢。遮阳网在托幕线和压幕线构成的通道中运动,故称作托幕式。

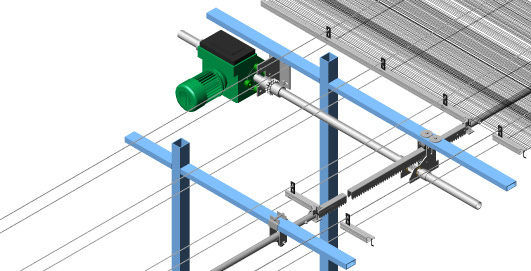

B型齿轮齿条驱动系统
减速电机通过驱动轴带动B型齿轮转动,齿轮带动齿条做直线往复运动,由于齿条与推拉杆连成一体,推拉杆又与驱动边型材连接,遮阳网的一端固定在驱动边型材上,因而带动遮阳网实现展开和收拢。
B型齿轮齿条系统的驱动轴需要通过轴承座支撑,驱动轴不仅受扭矩,而且还受来自齿条传来的水平力,同时由于齿轮没有减速比,因此该系统的稳定性与驱动面积远小于A型齿轮齿条驱动系统。
